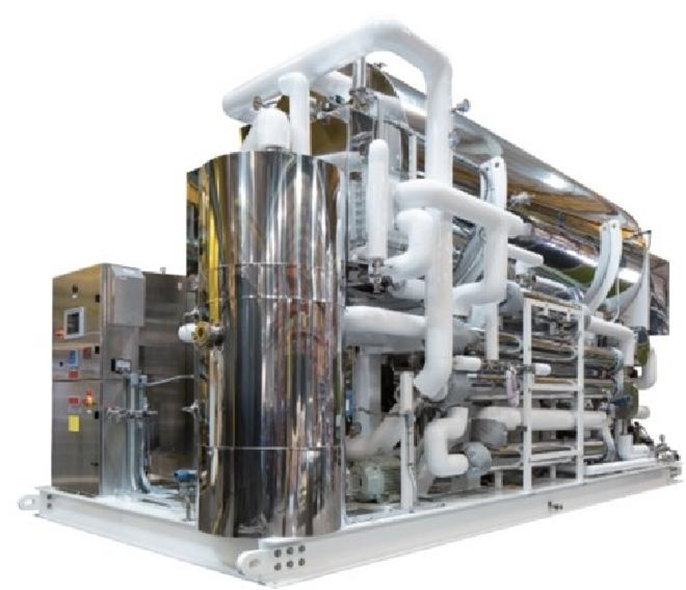

热压式蒸馏水机

设计特点

  压缩机-所有1500GPH及以上的机组都配有低速 直驱压缩机。

      蒸发器-蒸发器采用喷雾膜工艺卧式设计，依据设 备大小可采用直管或U型管。我们的工艺已经不再使 用蒸发器底部的液压垫片，从而减少设备维护时间。

       高温或室温蒸馏水-蒸馏水机可以生产高温蒸馏 水(85℃)也可以生产常温蒸馏水(比进水高15℃),或 两种温度都生产。产能从300加仑到9000加仑/小时 不等(1-34吨/小时)。

      结构材料-标准材料为316不锈钢，产品接触面 为25Ra。提供材料认证便于追溯，电抛光可选。

      卫生组件-蒸馏水机采用卫生级阀门、仪表、泵 和管道制造。热交换器采用双管板设计。

      自动化-蒸馏水机可根据WFI储罐的液位信号自 动停止和启动。可编程逻辑控制器(PLC)和人机界面 (HMI)为蒸馏水机的标准配置。

       变频生产-我们的蒸馏水机可通过压缩机电机变 频器(VFD)进行编程，以实现可变产量生产，并可将流 量调低至设计流量的60%。可变容量允许蒸发器与 注射用水罐的供水量相匹配，同时减少了启动和停 止的次数。

      除气器-316L材质的除气器从给水或蒸馏水中去 除二氧化碳、氧气和其他不凝性气体。

     保温-蒸发器、除氧器、压缩机和管道采用低氯 玻璃纤维和抛光不锈钢隔热材料进行保温。

优点

●Spray-Film@具有专利的压缩式薄膜蒸发器可生产出 稳定、可靠、一致、高纯度的注射用水 (WFI)。

●我们的专利Spray-Film@蒸发器设计可改善蒸发器管的 润湿性并减少结垢。这意味着更少的清洗停机时间和更 高的运行效率。

●喷雾膜@设计包括一个内置的在线清洁系统，用于系 统清洗除垢和酸洗钝化。清洗系统有助于降低维护成 本，保持较高的运行效率。

●所有主要部件都可从地面接触到，压缩机和泵位于橇 块边缘，便于维修。

●与其他蒸馏工艺(如多效系统)相比，我们的设计降低了 能耗，对给水的要求也更低。

●Aqua-Chem 久经考验的技术确保在最基本配置的预处 理工艺下实现卓越的TOC和内毒素去除。

热压式蒸馏水机是如何工作的

    热压水机的进水(软化水或RO 水)依次进 入浓水换热器和产水换热器进行预热，之后进 入蒸发器与循环水混合，经循环泵进入喷管并 从喷嘴以细小的雾化水滴高速均匀地喷射在蒸 发器管束外壁，其中的大部分与管束内冷凝液 换热升温而蒸发为纯蒸汽，未蒸发部分被收集 到集水槽中再次进行循环，很少量的集水作为 浓水经浓水换热器降温后排出。已蒸发的纯蒸 汽通过顶部的除雾器后被离心式蒸汽压缩机吸 入，经压缩后温度和压力升高，之后进入蒸汽 端箱和蒸发器管束的管内侧，与管外侧的雾化 水滴进行换热，从高温蒸汽变成高温冷凝液， 冷凝液在除气器内去除CO₂ 等不凝性气体并由热 水泵送入产水换热器，在进水换热降温后成为 符合药典标准的注射水。
